カスタムSoC

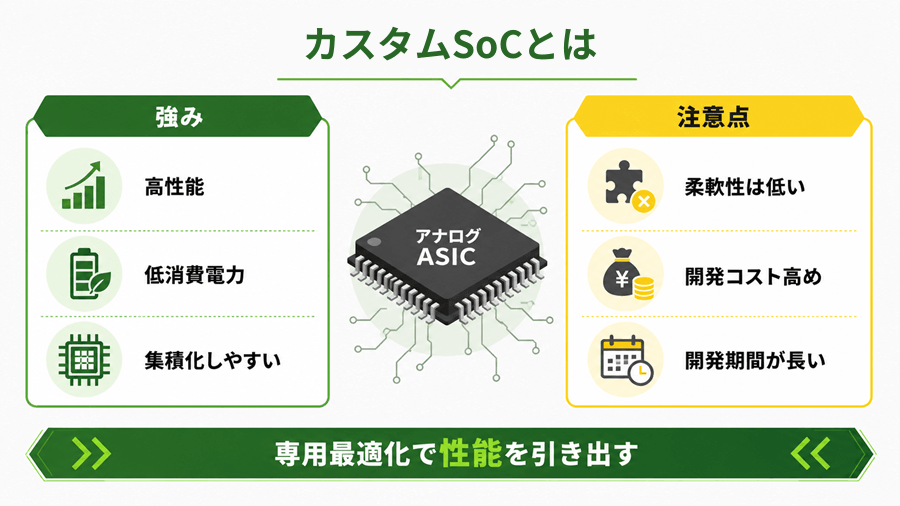

カスタムSoCとは、CPU、メモリ、インターフェース、専用処理回路などを1つのチップ上に集積し、特定の製品や用途に合わせて設計する半導体です。汎用チップをそのまま使うのではなく、必要な機能や性能に合わせて構成を最適化できる点が特徴です。

高性能化、低消費電力化、小型化、部品点数の削減などが期待できますが、専用設計になるため、開発費・設計期間・検証工数を含めた判断が必要です。

既存の汎用プロセッサ、FPGA、複数ICの組み合わせでは、処理性能、消費電力、基板面積、コスト、セキュリティ、長期供給などに限界が出ている場合に、カスタムSoC化を検討する価値があります。

特に、同じ機能を長期間・一定数量以上で量産する製品や、AI処理、画像処理、通信処理、センサー処理などで独自の処理性能が求められる製品では、専用回路化による効果が出やすくなります。

外注前には、実現したい機能、処理性能、消費電力、動作周波数、搭載するCPUやメモリ、必要なインターフェース、セキュリティ要件、使用環境、量産予定数、希望スケジュールを整理しておくことが重要です。

カスタムSoCでは、ハードウェアだけでなく、ソフトウェア、ドライバ、評価環境、量産テストまで関係します。そのため、チップ単体の仕様だけでなく、最終製品の使われ方や周辺システムとの接続条件まで共有できると、実現性の判断がしやすくなります。

カスタムSoCでは、CPUコア、メモリコントローラ、通信インターフェース、画像処理、暗号処理など、既存のIPコアを組み合わせて設計することがあります。IPを活用すると開発期間を短縮しやすい一方で、ライセンス条件、検証範囲、将来の保守性を確認する必要があります。

また、インターフェースの選定では、通信速度だけでなく、接続先デバイス、基板設計、ソフトウェア対応、量産テストのしやすさも関係します。必要なIPを並べるだけでなく、システム全体として無理のない構成になっているかを確認することが大切です。

開発費用や期間は、回路規模、プロセスノード、搭載IP、検証範囲、試作回数、パッケージ、量産テストの内容によって変わります。特に、先端プロセスを使う場合や、多数のIPを組み合わせる場合は、設計・検証・マスク費用が大きくなりやすくなります。

期間が延びやすいのは、仕様変更が後から発生するケース、ソフトウェアとの連携が遅れるケース、検証項目が不足して試作後に不具合が見つかるケースです。カスタムSoCでは、設計そのものよりも、検証とシステム統合に時間がかかることがあります。

失敗しやすいのは、要求仕様が曖昧なまま設計に進むケース、IP同士の接続や性能見積もりが不十分なケース、ソフトウェアや評価環境の準備が後回しになるケースです。

カスタムSoCは、回路単体が正しく動いても、CPU、メモリ、バス、インターフェース、ソフトウェアが組み合わさった状態で期待通りに動作しなければ、製品として成立しません。そのため、初期段階から検証計画、評価ボード、ドライバ、量産テストを見据えておく必要があります。

確認すべきなのは、SoCアーキテクチャ設計、RTL設計、IP選定、検証、DFT、物理設計、パッケージ、試作評価、量産立ち上げまで、どの範囲に対応できるかです。単に「設計できるか」だけでなく、開発全体をどこまで支援できるかを見る必要があります。

また、自社製品の用途に近い技術領域への理解、ソフトウェア連携への対応、試作後の不具合解析、量産テストの設計力も重要です。相談時には、設計範囲・検証範囲・量産時の責任範囲を明確にすることが、外注後の認識違いを防ぐポイントです。
